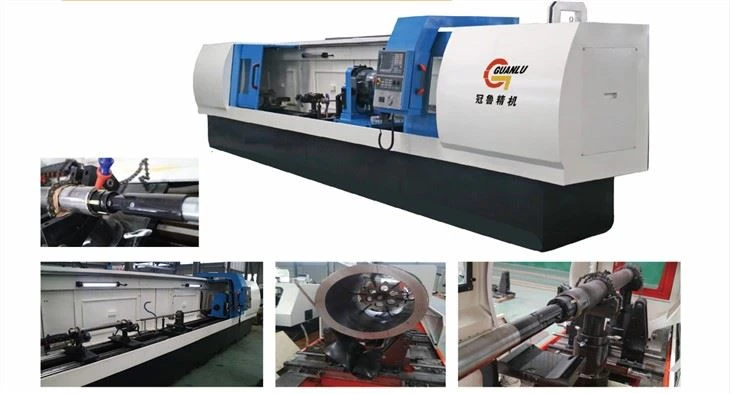

CNC Горизонтальный цилиндр Honing машина

ЧПУ горизонтального цилиндра оттачивая машины

Функции и использование станков

CNC Horizontal Cylinder Honing Machine используется для отделки различных цилиндрических глубоких отверстий.

Его можно отточить либо в целом, либо как часть. При локальном оттачивание можно исправить ошибки конуса, эллипса и локальной диафрагмы.

Метод поставки нефти:внешней и внутренней комбинированной инъекции.

Зажим заготовки заготовки

Заготовка помещается на два комплекта V-образных заготовок, а заготовка нажимается пластиной давления.

Машина в основном структура

Кузов машины Bed, коробка, 2 комплекта кронштейна заготовки, отточить поддержку адвокаты, стойку и pinion, систему охлаждения, систему управления KND, электрический шкаф, etc.

Ось ЧПУ:

No 1 ось: Продольное движение корма шлифовальной стержня коробки (инструмент взаимного движения), сервопривод двигателя диски передач и стойки механизм через механизм замедления.

No 2 Axis: Контролируя расширение и сжатие инструмента, сервоприводный двигатель управляет осевым движением расширяющегося верхнего стержня инструмента через механизм замедления.

Машинная кровать

Сталь отбрасывается, после двух процедур старения, внутренний стресс устраняется, структура и размер стабилизируются, и механические свойства улучшается.

Катящийся линейный круговой направляющий рельс собирается на корпус кровати для взаимного движения резака для удовлетворения требования скоростного движения при оттачивания.

Стойка собрана в корпусе кровати, который используется для кормовой передачи режущей инструменты. Стойка стабильна после точной обработки и тепловой обработки.

Масляная кастрюля собирается вокруг тела кровати.

Коробка для оттачивания

Он используется для привода вращения инструмента, и скорость инструмента может быть скорректирована шаг за шагом.

Двигатель преобразования частоты управляет шпинделем, чтобы вращаться через уменьшает передачу, и шестерня измельчается точно. Поверхность зуба шестерни утоляется высокой частотой, а твердость поверхности зуба – HRC48-52. Таким образом, шестерня может получить высокую прочность, высокую твердость, высокую устойчивость к износу и высокий лимит усталости, и может выдерживать относительно большую переменную нагрузку и ударную нагрузку.

Шпиндель поддерживается сочетанием цилиндрических подшипников ролика и подшипников шарика тяги. Шпиндель имеет высокую точность и может выдерживать относительно большие осяные и радиальные силы.

Для улучшения сроков службы шестерни и подшипников используется смазочковое масло.

Машины в основном параметры:

Конфигурация машины:
