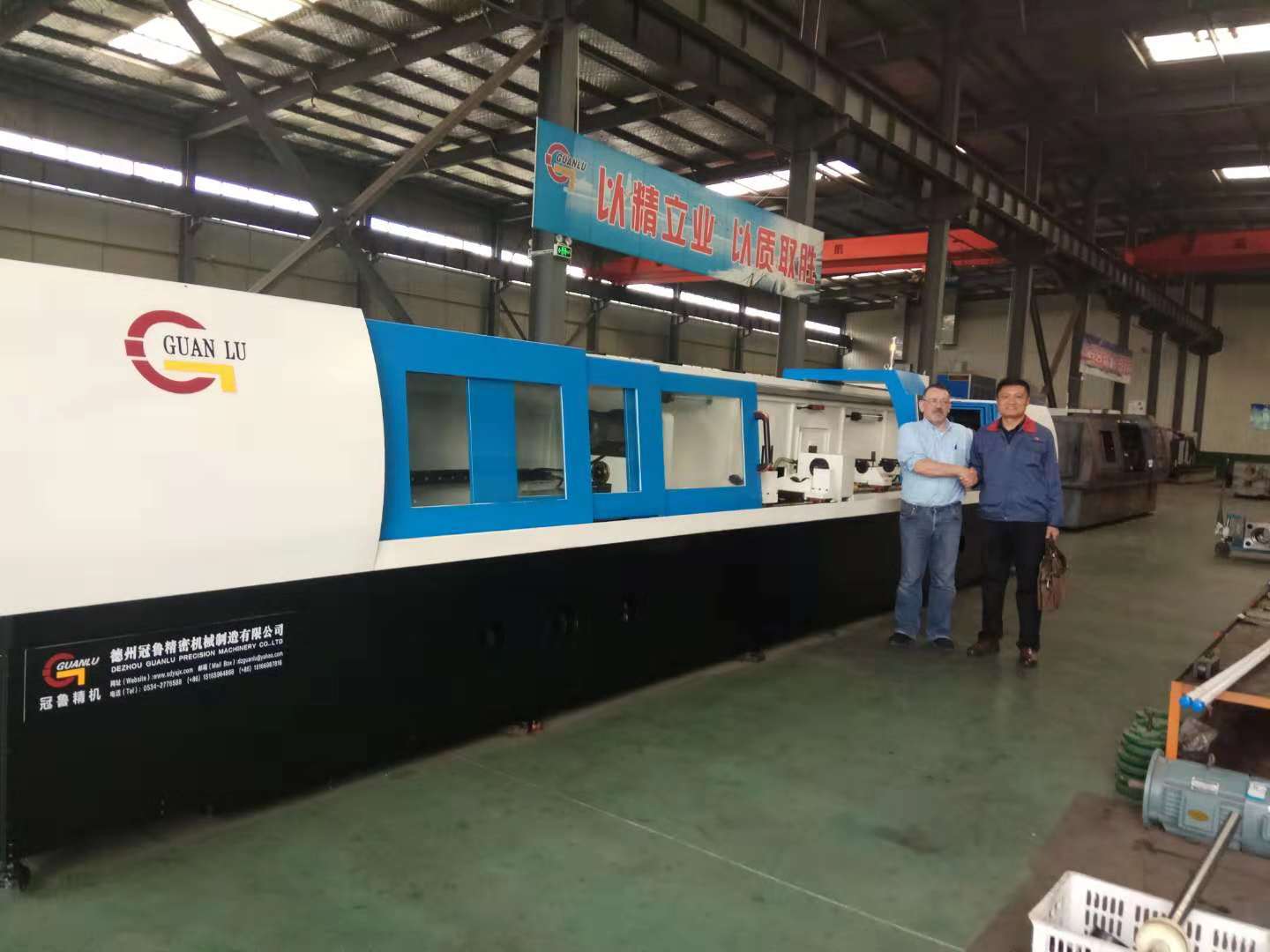

Одноосная пушка
Одноосный сверлильный станок используется для обработки небольших отверстий диаметром 3-30 мм, таких как литьевые детали
Описание
Одноосный пистолет
Система управления ЧПУ: FANUC (Другой бренд не является обязательным)
Направляющая: Машина оснащена линейной направляющей.
Сверлильный ящик: Принять сервопривод главного двигателя, приводящий в движение шпиндель, для вращения через синхронный ремень и синхронный ремень колеса, скорость бесступенчатая, макс. Скорость вращения шпинделя составляет 6000 об / мин, мощность главного двигателя составляет 3,7 кВт (один двигатель приводит в движение один шпиндель).
Поддержка буровой штанги: движение между опорой буровой штанги и буровой коробкой может быть связано; Расстояние между опорами буровой штанги остается неизменным, когда бурильный ящик находится в любом положении.
Система охлаждения: состоит из насосных групп высокого давления, транспортера стружки, масляного чиллера, фильтрующего устройства и так далее.
Машина в основном параметры:
Спецификация | НОТА | |||
ZSK2102 | ||||
Работоспособность | Диапазон диаметров сверления | Φ2 ~ Φ20mm | ||
Макс. Глубина сверления | 1000мм | |||
Максимальная длина заготовки | 1000мм | |||
Диапазон OD заготовки | Φ15 ~ Φ100mm | |||
Количество шпинделя | 1 | |||
Расстояние между шпинделями | - | |||
Производительность машины | Ось Z | Диапазон скоростей подачи | 5 ~ 500 мм / мин | бесступенчатый |
Скорость быстрого хода | 3000мм / мин | |||
Крутящий момент двигателя | 8 нМ | |||
Буровая коробка | Максимальная скорость вращения | 6000р / мин | бесступенчатый | |
Мощность двигателя | 3.7KW | Серводвигатель | ||
Headstock | Скорость вращения | 120R / мин | ||
Мощность двигателя | 1.5KW | |||
Система охлаждения | Максимум. давление | 10 МПа | регулируемый | |
Max.flow | 100L / мин | регулируемый | ||
Точность фильтрации | 20мкм | |||
Объем масляного бака (примерно) | 500L | |||
другие | Общая мощность машины (примерно) | +20,5 | ||
Площадь пола (примерно) | 4.8m × 3.1m | |||
Общий вес машины (примерно) | 6T | |||
Максимальное соотношение длины и диаметра отверстия | 100: 1 | |||
Точность машины:
Вещь | точность |
Отклонение отверстия | 0,04 мм / 100 мм (при вращении заготовки соотношение длины и диаметра менее 100: 1.) |
0,08 мм / 100 мм (когда заготовка вращается, соотношение длины и диаметра больше 100: 1.) | |
Шероховатость поверхности | Ra1.6 ~ 3.2um |
Точность отверстия | IT8 ~ IT10 |
