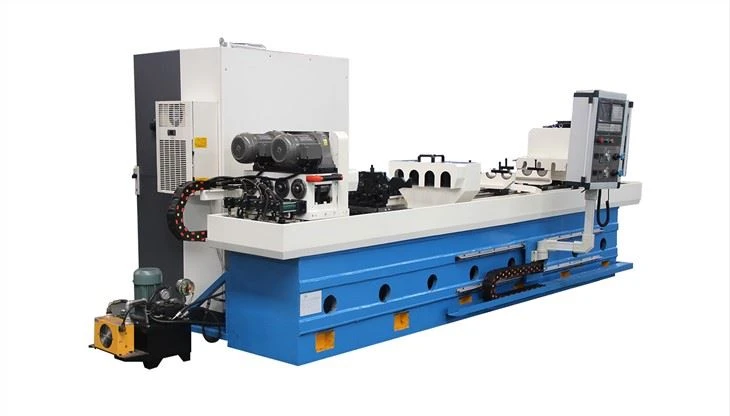

Четырехшпиндельный сверлильный станок для инъекций
Четырехшпиндельный сверлильный станок
Описание
Описание товара
Модель №: ZK2115X4B
Макет: горизонтальный
Количество валов: 4
Автоматическая Оценка: Автоматическая
Сертификация: ISO 9001
Происхождение: Китай
Структура: глубокое бурение
Режим управления: ЧПУ
Диаметр отверстия: <50>
Точность: высокая точность
Состояние: Новый
Спецификация: ISO9001: 2008
Метод обработки: пистолетная дрель и удаление внешней стружки
Система ЧПУ: FANUC OI Mate TC / GSK980TDC (приобретается дополнительно)
Drill Stem: высокоскоростной механический шпиндель, регулировка частоты вращения, вращение и подача
Обрабатываемая деталь: вращающаяся с постоянной скоростью
Направляющая гильза: осевая фиксированная
Зажим: заготовка точно расположена на фаске с двух концов и зажата
внутренний конус сверху на хвостовой части заготовки и передней части направляющей втулки.
Основной параметр
Возможность бурения
Количество шпинделя: 4 шт
Диапазон диаметров сверления: φ3 ~ φ15 мм
Максимум. Глубина сверления: 500 мм; 1000мм; 1500мм
Диапазон диаметров Wokrpiece: ≤φ80 мм
Максимум. Длина заготовки: 500 мм; 1000мм; 1500мм
Скорость бурения
Максимум. Скорость вращения бурильной колонны: 7000 об / минРотационная заготовка: 500 об / мин
Диапазон скорости подачи: ≤1500 мм / мин
Скорость быстрого движения ≤2000 мм / мин
Точность сверления
Асимметрия: ≤1.0 / 1000 глубина сверления (без вращения заготовки)≤0,5 / 1000 глубина сверления (встречное вращение заготовки и бурильной колонны)
Точность размеров: IT7 ~ IT11
Шероховатость: Ra0,8 ~ Ra3,2
Мощность машины
Мощность бурильного двигателя: 2 × 5,5 кВт
Мощность вращающегося двигателя заготовки: 2 × 3,0 кВт
Мощность двигателя масляного насоса: 2 × 7,5 кВт
Мощность двигателя подачи: 1,8 кВт
Мощность машины охлаждения масла: 4,05 кВт
Гидравлическая система
Максимум. Расход: 2 × 40 л / минМаксимум. Давление: 12 МПа
Точность фильтра: 20 мкм
Объем масляного бака: 1360 л
Базовый размер и вес
Площадь участка: (Д * Ш * В) 4500 * 3000 * 1800 ммРасстояние между центром бурильной колонны и землей: 1070 мм
Высота от центра буровой штанги и направляющей: 297,0 мм
Расстояние между шпинделями: 140 мм
Вес главного двигателя: 5,0 т
